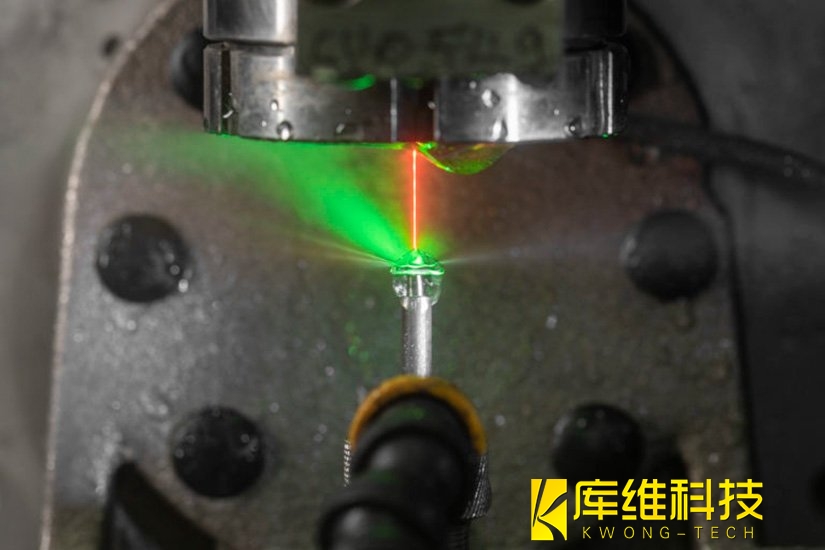

給水導(dǎo)激光挑選參數(shù)，就像是給一位頂級(jí)的雕刻大師準(zhǔn)備合適的刻刀和顏料。單晶金剛石（SCD）作為“硬度之王”，對(duì)加工條件的容忍度很低。要想切得又快、又好、又干凈（無(wú)熱損傷、無(wú)微裂紋），就必須搞懂激光參數(shù)、水射流參數(shù)和運(yùn)動(dòng)參數(shù)這“三駕馬車(chē)”是如何協(xié)同工作的。
一、核心激光參數(shù)
1、激光波長(zhǎng)：
對(duì)于單晶金剛石這類(lèi)寬帶隙超硬材料，其對(duì)可見(jiàn)光的吸收率遠(yuǎn)高于紅外光。所以 532nm（綠光）是目前加工SCD最主流、最高效的波長(zhǎng)。部分超快激光設(shè)備也會(huì)采用515nm或355nm的波長(zhǎng)來(lái)實(shí)現(xiàn)更精細(xì)的冷加工。
2、激光功率與能量密度：
單晶金剛石的燒蝕閾值極高（通常超過(guò)100 J/cm²）。功率過(guò)低會(huì)導(dǎo)致材料去除率極差；但功率過(guò)高又會(huì)引起過(guò)度燒蝕和石墨化殘留。
實(shí)戰(zhàn)參考：? 在納秒級(jí)別的水導(dǎo)激光加工中，功率通常設(shè)定在 12W 到 20W? 之間。研究表明，16W左右往往是一個(gè)“甜蜜點(diǎn)”，能兼顧較高的材料去除率和較好的刃口/表面質(zhì)量。
3、脈沖寬度與重復(fù)頻率：
納秒（ns）激光：? 工業(yè)界最常用的選擇。平衡了加工效率和設(shè)備成本，配合水冷的加持，足以抑制大部分熱損傷。重復(fù)頻率多設(shè)置在 6kHz 到 20kHz? 之間。
皮秒/飛秒（ps/fs）激光：? 適合對(duì)表面質(zhì)量要求極度嚴(yán)苛的場(chǎng)景（如量子器件、超精密切削刀具）。超快激光能將熱影響區(qū)（HAZ）壓縮到極小，但材料去除效率相對(duì)較低。
二、水射流參數(shù)
1、水射流壓力：
水壓決定了水束的穩(wěn)定性和長(zhǎng)度。壓力不足，水束容易斷裂或擴(kuò)散，導(dǎo)致激光溢出或能量衰減；壓力過(guò)高則可能引發(fā)震動(dòng)。300 bar（約30 MPa）? 是加工金剛石時(shí)非常經(jīng)典且穩(wěn)定的設(shè)定值。
2、噴嘴直徑：
噴嘴孔徑直接決定了水束的直徑。加工單晶金剛石通常使用 50μm 到 80μm? 的噴嘴。小孔徑（如30-50μm）適合微細(xì)加工，大孔徑（如60-80μm）則能包裹更多能量，提升深槽或厚件切割的效率與平直度。
三、掃描與輔助參數(shù)
1、掃描速度：
走得太快，能量累積不夠，切不透；走得太慢，容易導(dǎo)致局部過(guò)熱或切縫過(guò)寬。通常需要與激光功率匹配。實(shí)驗(yàn)數(shù)據(jù)表明，在功率14W-16W的情況下，掃描速度設(shè)定在 6 mm/s 到 8 mm/s? 往往能獲得最佳的加工表面質(zhì)量（最低粗糙度）。
2、輔助氣體：
高速激光和水流容易產(chǎn)生大量水霧。必須使用惰性保護(hù)氣體（如氦氣或氮?dú)猓┰趪娮熘車(chē)纬蓺夂煟乐顾楦街谒{(lán)寶石/Diamond噴嘴或光學(xué)鏡頭上。氣體流量通常設(shè)定在 0.06 L/min 至 1.5 L/min? 之間。
避坑指南
-
定“基調(diào)”：根據(jù)加工類(lèi)型（切片、開(kāi)槽還是成型），先固定波長(zhǎng)（532nm）、水壓（300bar）和噴嘴直徑（如50μm）。
-
找燒蝕閾值：固定掃描速度（如6 mm/s），從低到高調(diào)節(jié)激光功率，找到剛好能讓金剛石表面發(fā)生穩(wěn)定去除的“臨界功率”。
-
優(yōu)化表面質(zhì)量：在臨界功率的基礎(chǔ)上略微提高功率（如14W-16W），微調(diào)掃描速度，觀(guān)察切縫側(cè)壁是否有微裂紋或石墨殘留，直到獲得光亮的鏡面切面。
-
留意“石墨化”：如果在加工后發(fā)現(xiàn)切縫邊緣有一層灰黑色的粉末，這說(shuō)明你的能量密度過(guò)高或掃描速度過(guò)慢，導(dǎo)致金剛石局部發(fā)生了石墨化相變。此時(shí)應(yīng)適當(dāng)提高掃描速度或略微降低激光功率。
加工單晶金剛石的完美參數(shù)，就是在“切得動(dòng)（足夠能量）”和“不受傷（水冷充分、無(wú)熱殘留）”之間找到的那個(gè)最佳平衡點(diǎn)。
水導(dǎo)激光加工案例之單晶金剛石(SCD)刀具加工
不同梯度的金屬材料，該如何選擇切割技術(shù)？
解密水導(dǎo)激光精密加工：水束光纖的傳導(dǎo)與聚焦機(jī)制
水導(dǎo)激光加工SiC晶圓支架：一個(gè)硬脆材料精密加工的典型案例
水導(dǎo)激光加工案例之氮化硅陶瓷齒輪：突破精密制造的技術(shù)革新
半導(dǎo)體自動(dòng)化切割都包含哪些技術(shù)？
水導(dǎo)激光加工案例之金剛石散熱片切割
水導(dǎo)激光加工案例之航空7075鋁合金格柵加工
水導(dǎo)激光切割技術(shù)：金剛石復(fù)合材料精密加工的革新力量
